Поплавковые датчики уровня ПДУ-И

Поплавковые датчики уровня ПДУ-И

Недорогие надежные устройства для измерения уровня жидкостей с выходным сигналом 4…20 мА.

Датчики предназначены для работы при температуре от – 60 до + 125 °С.


Принцип работы поплавкового датчика уровня

Магнитный поплавковый уровнемер конструктивно состоит из измерительного стержня и магнитного поплавка, перемещающегося вдоль стержня. Внутри стержня установлены герконы с шагом 1 геркон на10 ммдлины. При изменении вертикального положения поплавка вдоль чувствительного стержня в результате подъема или спада уровня жидкости изменяется выходное сопротивление датчика, которое обрабатывается измерительной схемой и преобразуется в аналоговый токовый сигнал 4…20 мА. Таким образом, выходной сигнал аналогового уровнемера прямо пропорционален уровню жидкости. В качестве чувствительного элемента в датчиках используются магниточувствительные герконы в герметичных пластиковых корпусах.

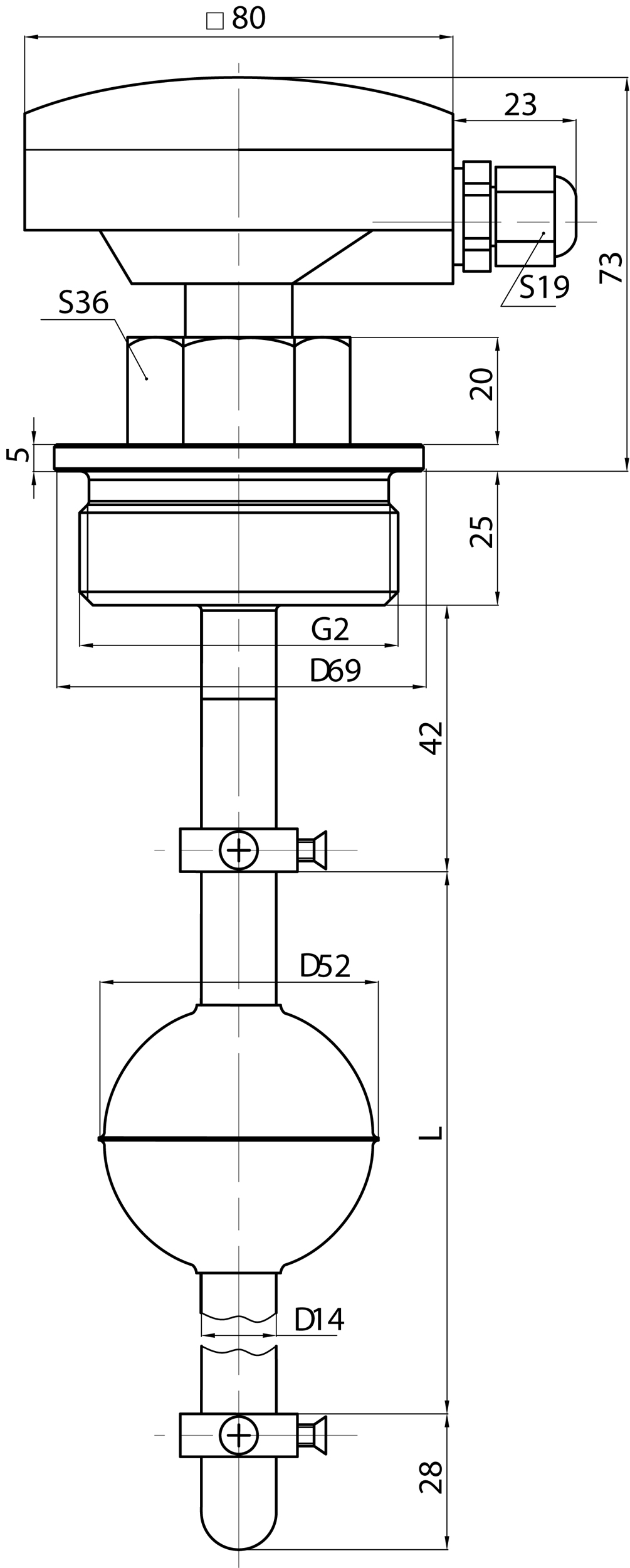

Габаритные и присоединительные размеры датчиков

Характеристика

Параметр

Расположение оси крепежного отверстия датчика в резервуаре



вертикально

Дискретность измерения уровня, мм

10

Погрешность измерения уровня

 ±1 %+10 мм

Плотность измеряемой среды, г/см³, не менее

0,65

Температура измеряемой среды, °С

 -60...+125

Температура окружающей среды, °С

 -40...+85

Давление измеряемой среды, МПа (кгс/см²), не более



4,0 (40)

Род питающего тока



постоянный

Напряжение питания, В

- номинальное

- допустимое



 24

от10 до 36

Диапазон измерения выходного тока, мА

4…20

Сопротивление нагрузки, Ом, не более (где U – напряжение питания, В, не менее 10 и не более 36)

(U-8)×50

Потребляемая мощность, Вт, не более

1

Степень защиты

IP67

Диаметр наружной оболочки соединительного кабеля, мм

4…8

Сечение соединительных проводов, мм²

0,2…2

Материал рабочей части датчика

Нерж. сталь 12Х18Н10Т

Типоразмер присоединительной резьбы

G2

Размер «под ключ», мм



36



Срок службы датчиков

Не менее 8 лет

Гарантийный срок эксплуатации

12 месяцев со дня продажи
