Общая информация о программируемых логических контроллерах ОВЕН

Компания ОВЕН известна уже 20 лет как надежный партнер, производящий широкий ряд приборов первичной автоматики. Однако не все задачи можно решить с помощью жестко сконфигурированных приборов. Идя в ногу со временем, и понимая потребность в таких средствах автоматизации наших клиентов, компания ОВЕН в 2005 году начала разработку свободно программируемых контроллеров.

С 2007 года компания ОВЕН начала продажи программируемых контроллеров ОВЕН ПЛК. Выпускаемые контроллеры представляют собой не логическими реле, а полноценными контроллерами, с мощными аппаратными ресурсами, и широкими возможностями программирования.

Контроллеры ОВЕН ПЛК построены на современной цифровой элементной базе. Изначально заложены достаточно мощные аппаратные ресурсы: процессор, с широкими вычислительными возможностями, большое количество памяти.

Программируются контроллеры ОВЕН ПЛК с помощью профессиональной среды CoDeSys, разработанной немецкой компанией 3S-Software.

Спектр применений ОВЕН ПЛК достаточно широк, это как построение распределенных систем управления и диспетчеризации, так и автоматизация небольших задач.

Основные отрасли применения: ЖКХ, котельные, энергетика, автоматизация станков и автоматов, пищевая и упаковочная промышленность.

Для облегчения начала работы с программируемыми контроллерами компанией ОВЕН проводятся семинары «Программирование контроллеров ОВЕН ПЛК в среде CoDeSys».

Так же мы ведем специальную программу по работе с системными интеграторами. Это как поддержка существующих интеграторов, так и помощь клиентам, которые не имеют времени или желания заниматься автоматизацией самостоятельно. Более подробно узнать о работе с системными интеграторами, и увидеть список интеграторов можно здесь.

Сводная таблица характеристик программируемых логических контроллеров ОВЕН ПЛК

	ПЛК63/ПЛК73	ПЛК100/ПЛК150/ПЛК154	ПЛК110/ПЛК160	ПЛК304/ПЛК308
Процессор	RISC архитектура, 32-х разрядный ARM9, 50MHz	RISC архитектура, 32-х разрядный ARM9, 200MHz	RISC архитектура, 32-х разрядный ARM9, 200MHz	RISC архитектура, 32-х разрядный ARM9, 200MHz
OC	нет	нет	нет	Linux 2.6
Объем ОЗУ для хранения переменных программ	10 KB	8MB, max размер программы 1MB	8MB, max размер программы 1MB	32MB
Тип, объем памяти хранения программ	280 KB	4MB, Flash, доступно пользователю 3 MB	4MB, Flash, доступно пользователю 3 MB	16MB
Объем энергонезависимой памяти	448 B	4KB (до 16KB)	4KB (до 16KB)
Время цикла ПЛК	1 ms при логической обработке 50 дискретных сигналов при отсутствии обмена по сети, настраивается	1 ms при логической обработке 50 дискретных сигналов при отсутствии обмена по сети, настраивается	1 ms при логической обработке 50 дискретных сигналов при отсутствии обмена по сети, настраивается	зависит от системы исполнения
Конструктивное исполнение	Моноблок, на ДИН - рейку	Моноблок, на ДИН - рейку	Моноблок, на ДИН - рейку и на на стену	Моноблок, на ДИН - рейку и на стену
Климатическое исполнение	IP20, (-10+55)град С	IP20, (-20+70)град С	IP20, (-10+55)град С	IP20, (0+50)град С
Человеко-машинный интерфейс	Знакосинтезирующий дисплей и кнопки управления	Светодиодная индикация состояния контроллера и дискретных входов\выходов	Светодиодная индикация состояния контроллера и дискретных входов\выходов	Светодиодная индикация состояния контроллера и интерфейсных портов
Интерфейсы:	2 последовательных порта (RS232, RS485)	до 3 последовательных порта (RS232, RS485), Ethernet, USB Device для программирования	до 4 последовательных порта (RS232, RS485), Ethernet, USB Device для программирования	до 8 последовательных портов (RS232, RS485), до 2 Ethernet, до 2 USB
Дискретные входы на борту, развязка	8, развязка групповая, 1500В.	8, развязка групповая, 1500В.	36, развязка групповая, 1500 В, несколько групп.	Для ПЛК308 - 21 дискретный вход\выход
Дискретные выходы на борту, тип, развязка	6 выходов, из них одно реле, другие по выбору аналоговые или дискретные	6 реле\12 транзисторов, развязка групповая 1500В	24, транзистор\реле, развязка групповая - несколько групп	Для ПЛК308 - 21 дискретный вход\выход
Аналоговые выходы на борту		до 4, ток, напряжение, ток\напряжение	до 4, ток, напряжение, ток\напряжение	нет
Аналоговые входы на борту, развязка, частота опроса	нет	до 4, универсальные для подключения ТС,ТП, унифицированных сигналов	до 8	нет
Возможности расширения	внешними модулями ввода\вывода	внешними модулями ввода\вывода	внешними модулями ввода\вывода	внешними модулями ввода\вывода
Поддержка дополнительных сервисов	Встроенный аккумулятор, Архиватор на Flash контроллера, часы реального вермени	Встроенный аккумулятор, Архиватор на Flash контроллера, часы реального вермени	Встроенный аккумулятор, Архиватор на Flash контроллера, часы реального вермени	Встроенный аккумулятор, Архиватор на Flash контроллера, часы реального вермени
Сертификаты	СС, Разршение котлонадзора	СС, Разршение котлонадзора	СС	СС

На данный момент компанией выпускается 4 линеек контроллеров

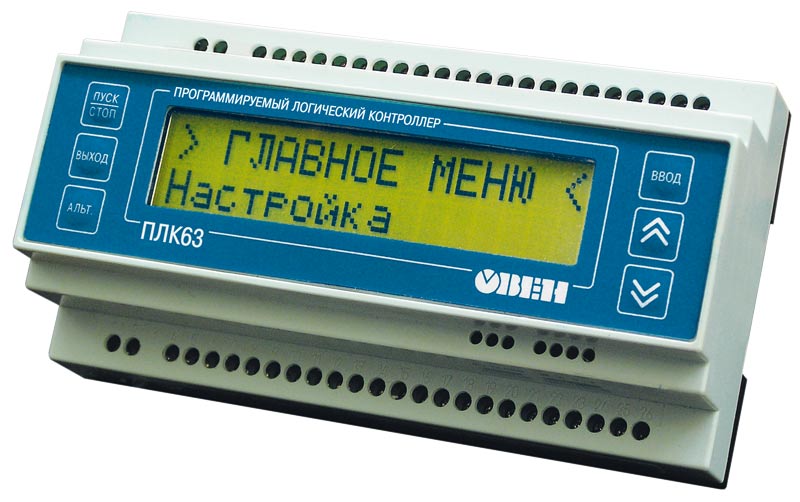

	ОВЕН ПЛК63\73. Небольшие контроллеры для автоматизации малых объектов и установок. Основное направление применение контроллера: HVAC, насосные станции, малые станки по упаковке и переработке. Отличительной особенностью контроллеров является дисплей и кнопки управления, позволяющие организовать управление установкой прямо с лицевой панели контроллера.
	ОВЕН ПЛК100\150\154. Первая линейка контроллеров ОВЕН, пользующаяся наибольшей популярностью за счет лучшего соотношения цена - качество. Основное применение контроллеры получили в сферах ЖКХ, создание и модернизация котлов и котельных комплексов, построение распределенных систем управления и диспетчеризации, с использованием как проводных, так и беспроводных технологий. Отличительной особенностью данной линейки является небольшое количество входов\выходов и расширенное количество интерфейсов «на борту» контроллеров
	ОВЕН ПЛК110\160. Новая линейка контроллеров создана на программно-аппаратной платформе ПЛК100 с учетом наработок компании пожеланий клиентов. Основное применение контроллеров: малые станки, установки по переработке, конвейеры, установки по розливу и дозированию, системы распределенного сбора информации, построение распределенных систем управления. Отличительной особенностью данной линейки является расширенное количество входов\выходов (до 60 входов\выходов «на борту») и интерфейсов для построения распределенных систем управления.

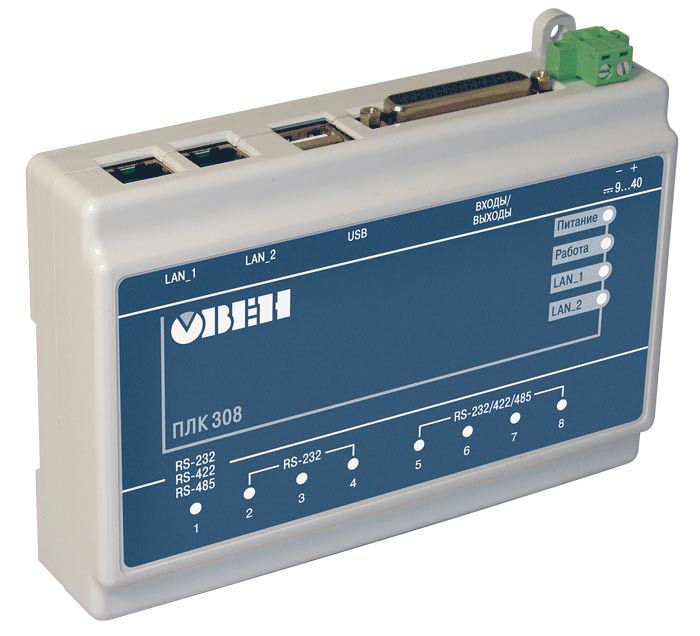

	ОВЕН ПЛК304\308. РС совместимые контроллеры для создания распределенных систем управления и диспетчеризации. Данные контроллеры находят широкое применение в системах сбора и диспетчеризации информации АСКУЭ, АСОДУ за счет большого количества встроенных последовательных портов – до 8 портов RS232\RS485, и наличия интерфейса Ethernet. Отличительной особенностью данных контроллеров является наличие операционной системы Linux, что позволяет программировать контроллеры из широкого ряда специальных приложений, и наличие портов для подключения накопителей информации (SD Card и USB Host).
