Термопреобразователи сопротивления ДТС типа ТСП, ТСМ — Модели с кабельным выводом (ХХ4)

Конструктивное исполнение

Модель

Параметры

Длина монтажной части L*, мм

Модели с кабельным выводом (ХХ4)

014

D = 5 мм

L = 20 мм

024

D = 8 мм

L = 30 мм

Модели с кабельным выводом (ХХ4)

034

D = 5 мм, M = 8х1 мм**

L = 20 мм

044

D = 8 мм, M = 12х1,5 мм**

L = 30 мм

Модели с кабельным выводом (ХХ4)

054

D = 6 мм, M = 16х1,5 мм**,
S = 22 мм, h = 9 мм

L, мм
60, 80, 100, 120,
160, 200, 250, 320,
400, 500, 630, 800,
1000

064

D = 8 мм, M = 20х1,5 мм**,
S = 27 мм, h = 8 мм

074

D = 10 мм, M = 20х1,5 мм**,
S = 27 мм, h = 8 мм

194

D = 6 мм, M = 20х1,5 мм**,
S = 27 мм, h = 8 мм

Модели с кабельным выводом (ХХ4)
остальное см. мод.074

084

D = 10 мм, M = 20х1,5 мм**,
S = 27 мм, h = 8 мм

Модели с кабельным выводом (ХХ4)

094

D = 6 мм, D1 = 13 мм

104

D = 8 мм, D1 = 18 мм

114

D = 10 мм, D1 = 18 мм

Модели с кабельным выводом (ХХ4)

124

D = 6 мм, M = 16x1,5 мм**, S = 17 мм

L, мм
60, 80, 100, 120,
160, 200, 250, 320,
400, 500

134

D = 8 мм, M = 20x1,5 мм**, S = 22 мм

144

D = 10 мм, M = 20x1,5 мм**, S = 22 мм

Модели с кабельным выводом (ХХ4)
остальное см. мод.144

154

D = 10 мм, M = 20x1,5 мм**, S = 22 мм

Модели с кабельным выводом (ХХ4)

174

D = 5 мм, D1 = 11,8 мм

L, мм
100, 120, 160,
200, 250

184

D = 6 мм, D1 = 11,8 мм

Модели с кабельным выводом (ХХ4)

204

M = 10x1 мм**, S = 14 мм

L, мм
40, 65

Модели с кабельным выводом (ХХ4)

224

Датчик накладной на трубопровод
диаметром от 20 до 200 мм

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.

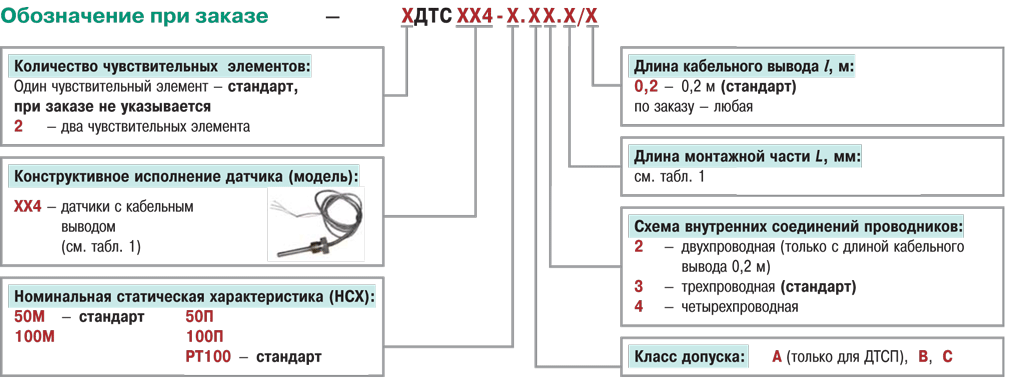

Модификации (модели ХХ4)
